【笔记】波形图
前言
波形图学习笔记
题型1
- 给出D触发器及输入，画出波形图

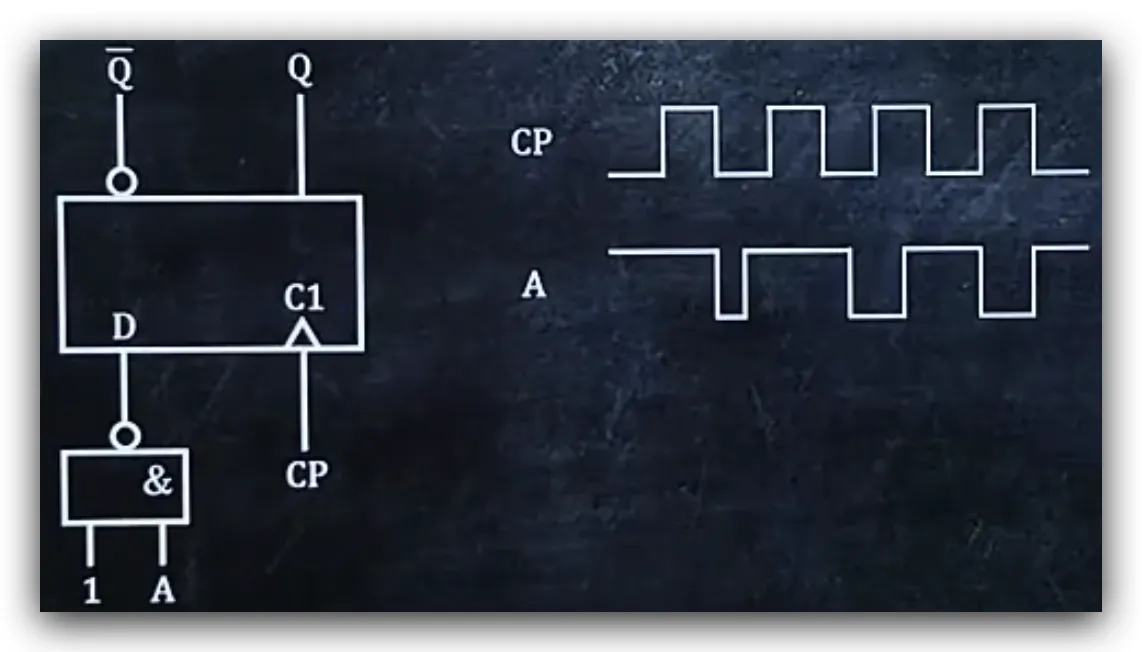

示例：D触发器初始状态为0，已知CP和A的波形，画出输出Q的波形

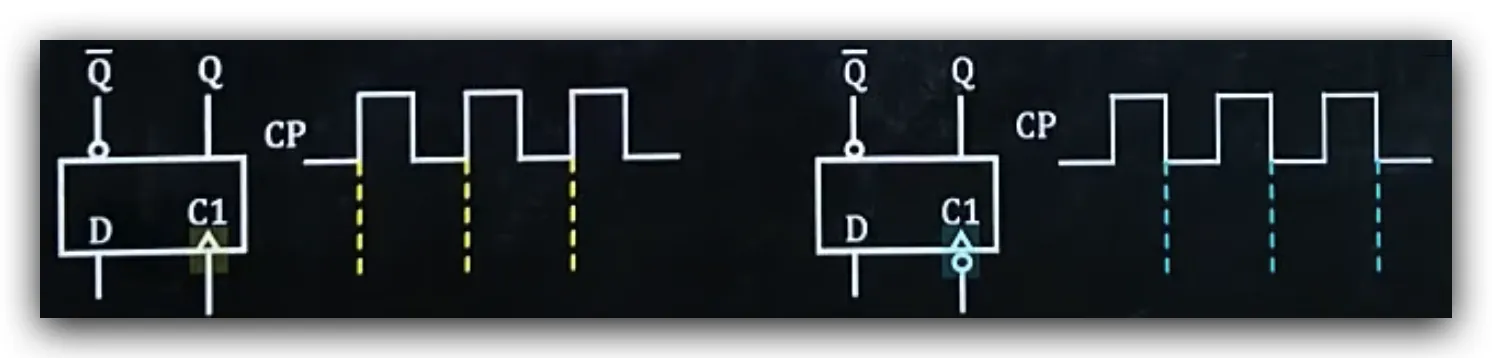

- 在CP向下画虚线
- 如果C1接口处没有圈，则在CP左侧画虚线
- 如果C1接口处有圈，则在CP右侧画虚线
- 判断虚线与A的焦点是高位还是低位
- 如果是高位，则取1
- 如果是低位，则取0
- 如果判断不出，则取向左偏移一点的值
| A的值 |
|---|
| 1 |
| 1 |
| 0 |
| 1 |
- 依次将A的值带入到触发器的A处
- 如果进入触发器的值1，则有效
- 如果进入触发器的值0，则无效
| A的值 | 进入触发器的值 | 进入触发器是否有效 |
|---|---|---|
| 1 | 0 | 无效 |
| 1 | 0 | 无效 |
| 0 | 1 | 有效 |
| 1 | 0 | 无效 |
- 判断Q在虚线右侧的值Qn+1
- 如果进入触发器有效，则为1
- 如果进入触发器无效，则为0
| A的值 | 进入触发器的值 | 进入触发器是否有效 | Q在虚线右侧的值Qn+1 |
|---|---|---|---|
| 1 | 0 | 无效 | 0 |
| 1 | 0 | 无效 | 0 |
| 0 | 1 | 有效 | 1 |
| 1 | 0 | 无效 | 0 |
由此得出特性方程：Qn+1=D

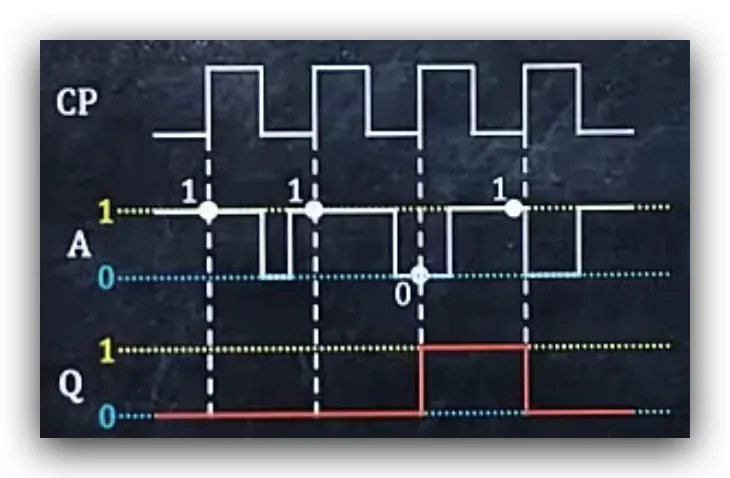

- 由得到的表画波形图
题型2
- 给出JK触发器及输入，画出波形图

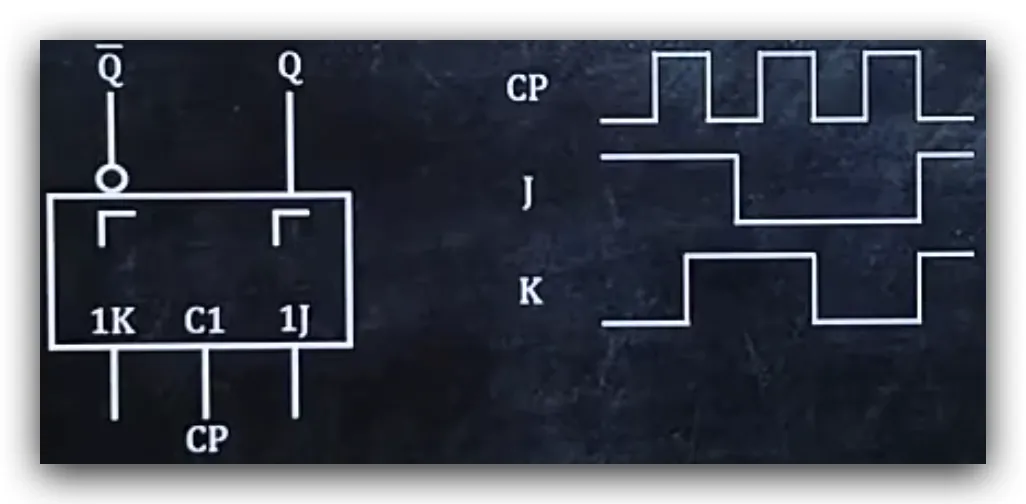

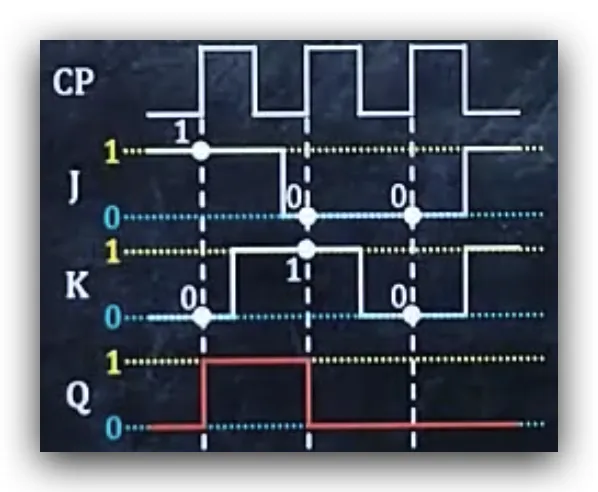

示例：JK触发器的初始状态为0，已知J、K的波形图，画出输出Q的波形图

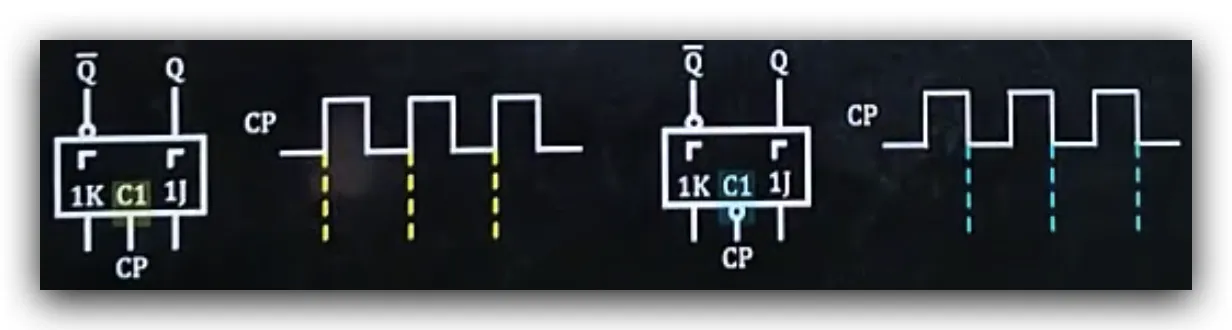

- 在CP向下画虚线
- 如果C1接口处没有圈，则在CP左侧画虚线
- 如果C1接口处有圈，则在CP右侧画虚线
- 判断虚线与J、K的焦点是高位还是低位
- 如果是高位，则取1
- 如果是低位，则取0
- 如果判断不出，则取向左偏移一点的值
| J、K的值 | |
|---|---|
| J | 1 |
| K | 0 |
| J | 0 |
| K | 1 |
| J | 0 |
| K | 0 |
- 依次将J、K的值带入到触发器的J、K处
- 如果进入触发器的值1，则有效
- 如果进入触发器的值0，则无效
| J、K的值 | 进入触发器的值 | |
|---|---|---|
| J | 1 | 有效 |
| K | 0 | 无效 |
| J | 0 | 无效 |
| K | 1 | 有效 |
| J | 0 | 无效 |
| K | 0 | 无效 |
- 由对照表得到结果表
由题可知虚线左侧的初始值为0，然后依次根据对照表，由左侧的值Qn得到右侧的值Qn+1
| 对照表 | |||
|---|---|---|---|
| J值是否有效 | K值是否有效 | Q在虚线右侧的值Qn+1 | |
| 有效 | 无效 | 1 | |
| 无效 | 有效 | 0 | |
| 无效 | 无效 | 不变 | |
| 有效 | 有效 | 取反 | |
| 结果表 | ||||
|---|---|---|---|---|
| J、K的值 | 进入触发器的值 | Q在虚线左侧的值Qn | Q在虚线右侧的值Qn+1 | |
| J | 1 | 有效 | 0 | 1 |
| K | 0 | 无效 | ||
| J | 0 | 无效 | 1 | 0 |
| K | 1 | 有效 | ||
| J | 0 | 无效 | 0 | 0 |
| K | 0 | 无效 | ||
由此得出特性方程：Qn+1=J·Qn+K·Qn
- 由结果表画波形图
题型3
- 给出多个相连的触发器，画出波形图

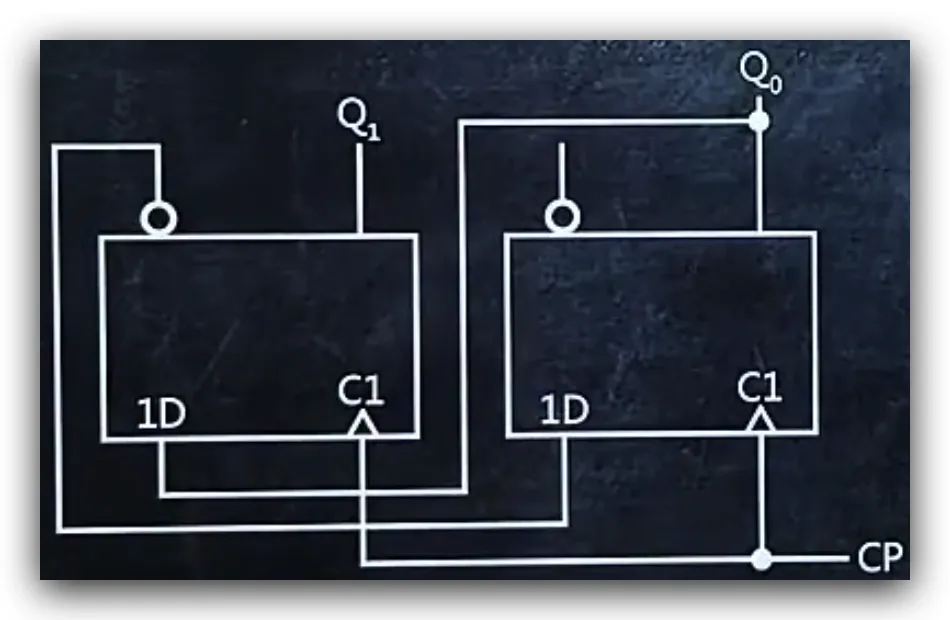

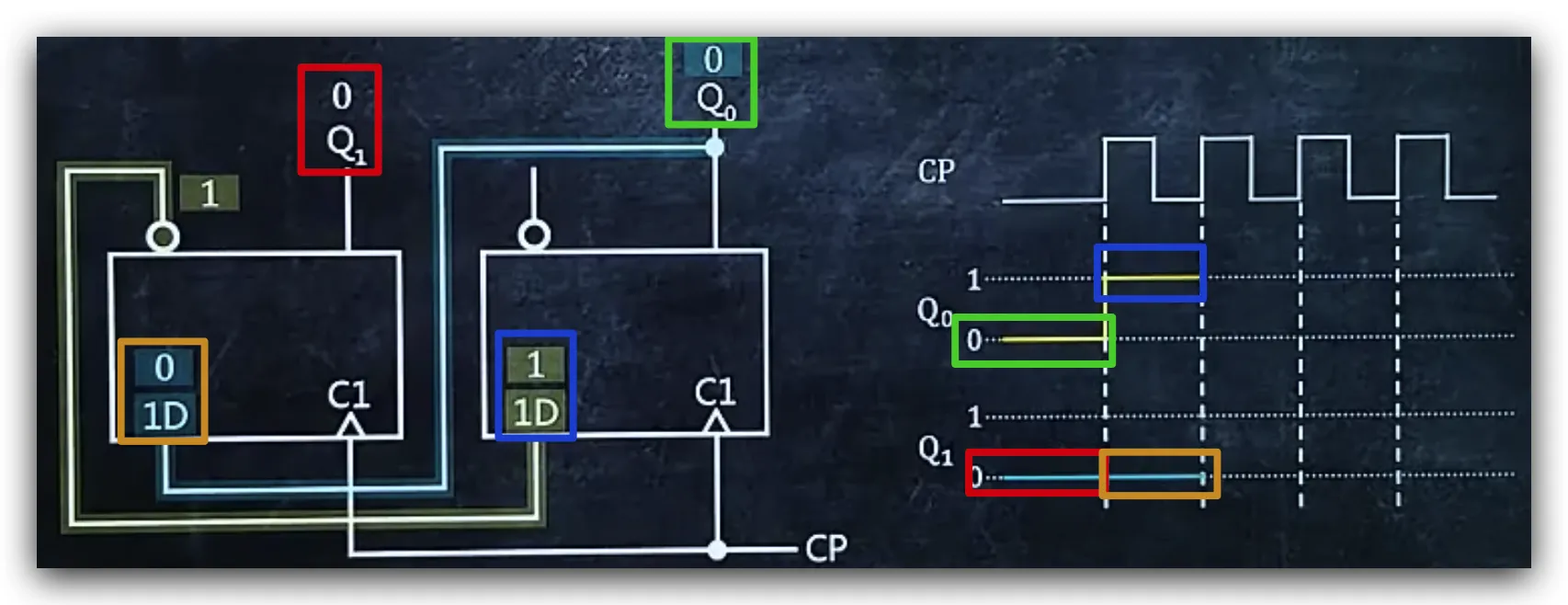

示例：每个触发器的初始状态都为0，已知CP的波形，画出在CP作用下的Q0和Q1的波形
- 在CP向下画虚线
- 如果C1接口处没有圈，则在CP左侧画虚线
- 如果C1接口处有圈，则在CP右侧画虚线

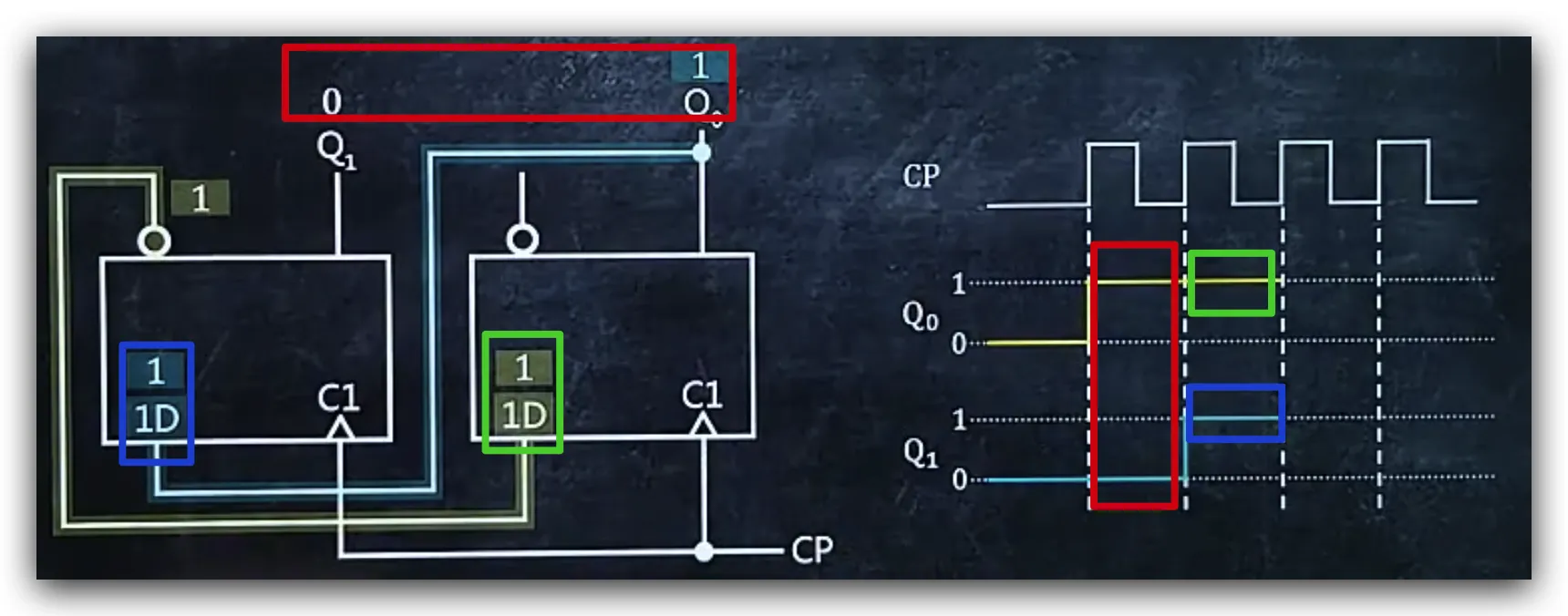

- 根据题目已知和连线的输入，得到前两个状态的值，并补波形图

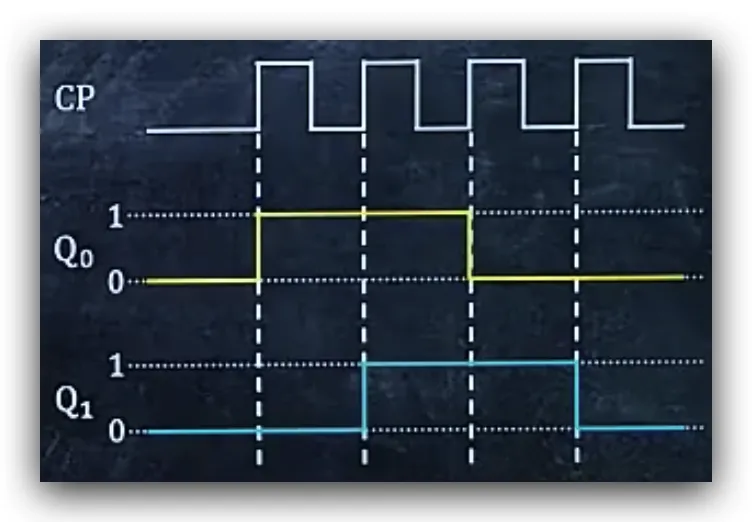

- 将上一次的输出改为下一次的输入，得到两个状态的值，并补波形图
- 反复上一步骤的操作，直到补全波形图
