【笔记】555定时器
前言
555定时器学习笔记
555定时器的分类

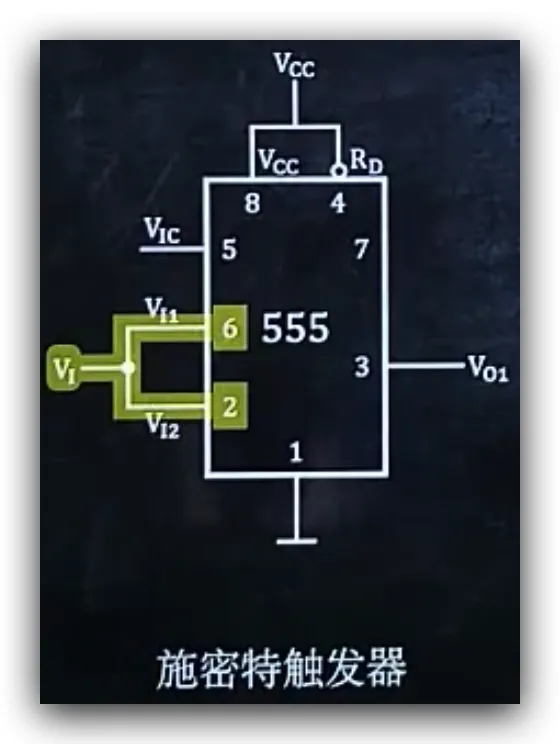

施密特触发器
- 特点：
- 2、6接在一起
- 接V1

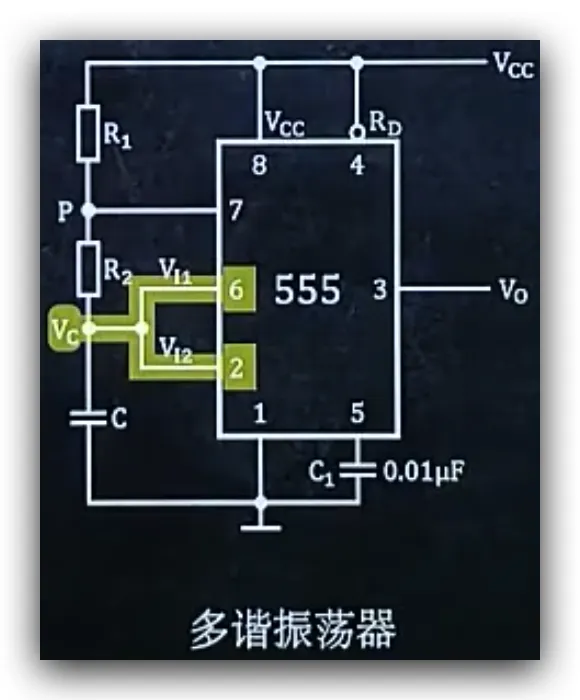

多谐振荡器
- 特点：
- 2、6接在一起
- 不接V1

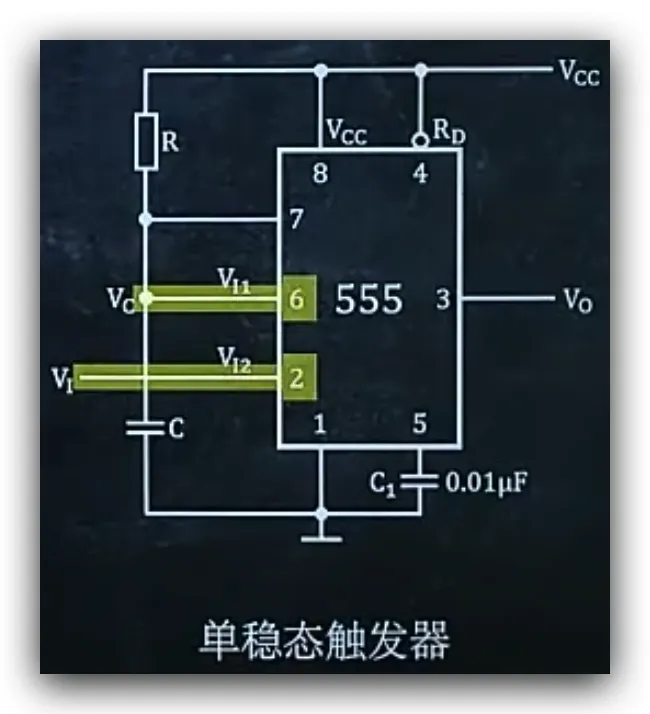

单稳态触发器
- 特点：
- 2、6不接在一起
题型1
- 判断给定的555定时器是哪种电路
题型2
- 给定施密特触发器和输入波形图，画出输出波形图

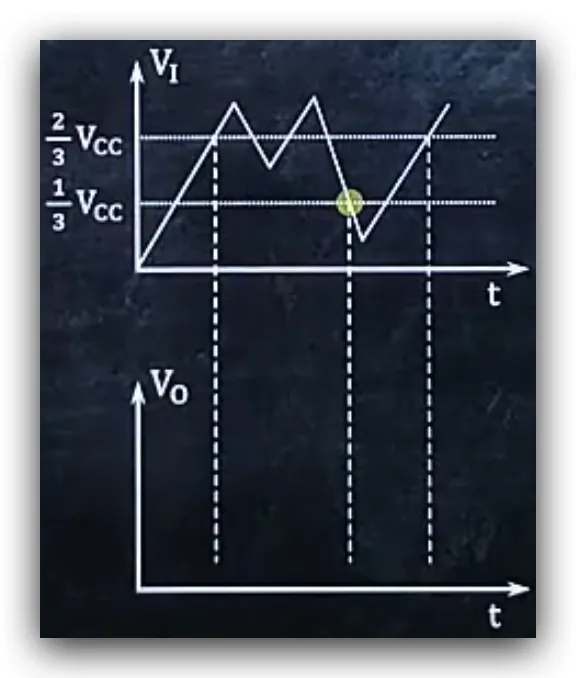

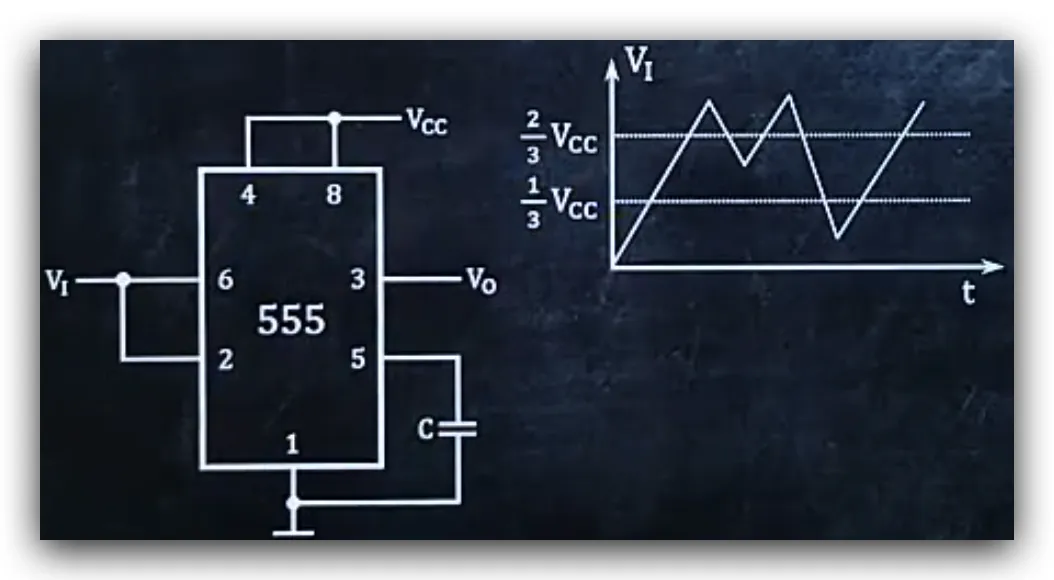

示例：给定施密特触发器和输入波形图，画出输出波形图
- 在VI-t坐标系下面画出对应VO-t坐标系
- 找出起点低于1/3VCC、终点高于2/3VCC的波形线段

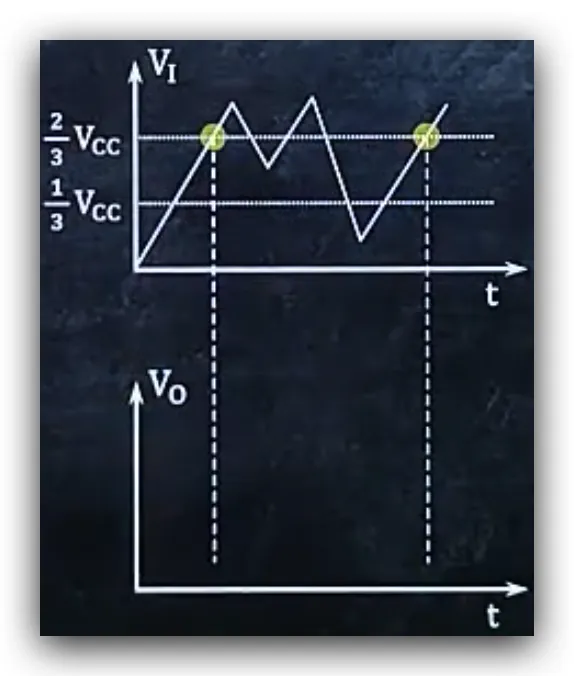

- 从上一步骤找出的线段与2/3VCC的交点处，向下画虚线
- 找出起点高于2/3VCC、终点低于1/3VCC的波形线段
- 从上一步骤找出的线段与1/3VCC的交点处，向下画虚线

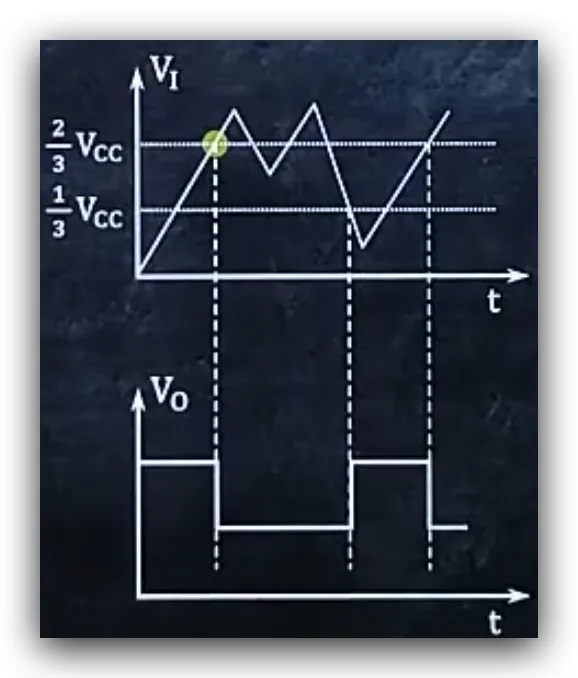

- 判断VI-t坐标系第一个交点在1/3VCC上还是2/3VCC上
- 如果在1/3VCC上，那么按照先高后低，在VO-t坐标系画脉冲
- 如果在2/3VCC上，那么按照先低后高，在VO-t坐标系画脉冲
题型3
- 求多谐振荡器的参数

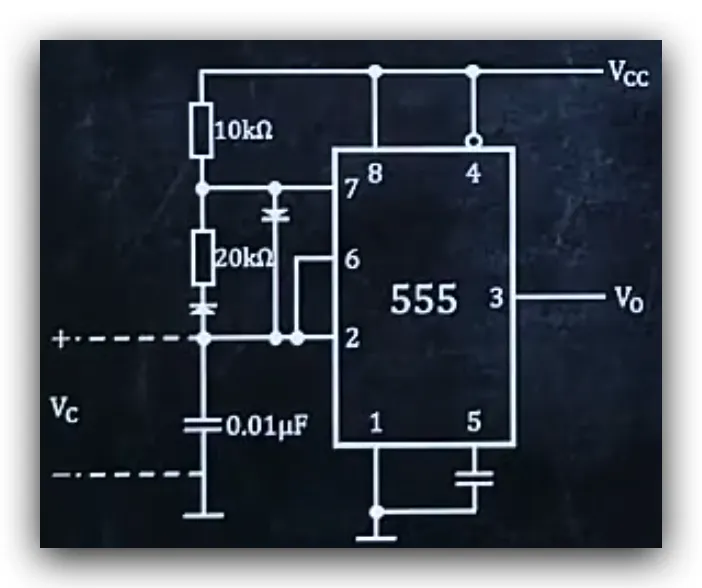

示例：请计算VO波形的周期T、频率f、占空比q

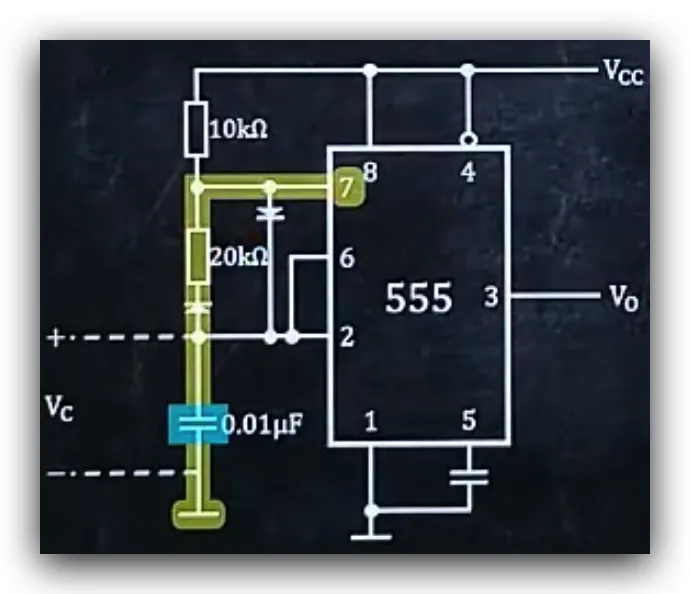

- 找出一段接地，另一段接7的电容，根据图中标注，写出表达式
C=0.01μF=0.01×10-6F
- 找出从VCC出发到电容C的所有可行线路，算出线路间的等效电阻R1
先找出所有可行线路
再根据二极管方向，去除断路
最后得到电阻表达式
R1=10kΩ=10×103Ω
- 找出从电容C出发到**VCC**的所有可行线路，算出线路间的等效电阻R2
先找出所有可行线路
再根据二极管方向，去除断路
最后得到电阻表达式
R2=20kΩ=20×103Ω
- 根据公式计算多谐振荡器的参数
| 需要计算的参数 | 公式 |
|---|---|
| 电容放电时间T1(s) | T1=0.7R1C |
| 电容放电时间T2(s) | T2=0.7R2C |
| 电路振荡器周期T(s) | T=T1+T2 |
| 电路震荡频率f(Hz) | f=1/T |
| 输出波形占空比q | q=T1/T |
T1=0.7R1C
=0.7×10×103×0.01×10×10-6
=0.7×10-4s
T2=0.7R2C
=0.7×20×103×0.01×10×10-6
=1.4×10-4s
T=T1+T2
=0.7×10-4+1.4×10-4
=2.1×10-4s
f=1/T
=1/2.1×10-4
=4762Hz
q=T1/T
=0.7×10-4/2.1×10-4
=33.3%
题型4
- 画出多谐振荡器的VC波形和VO波形

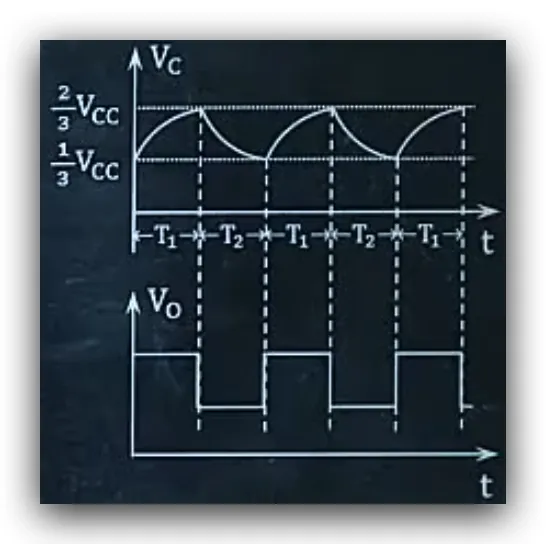

示例：画出多谐振荡器的VC波形和VO波形
- 求出T1和T2
T1=0.7×10-4s
T2=1.4×10-4s

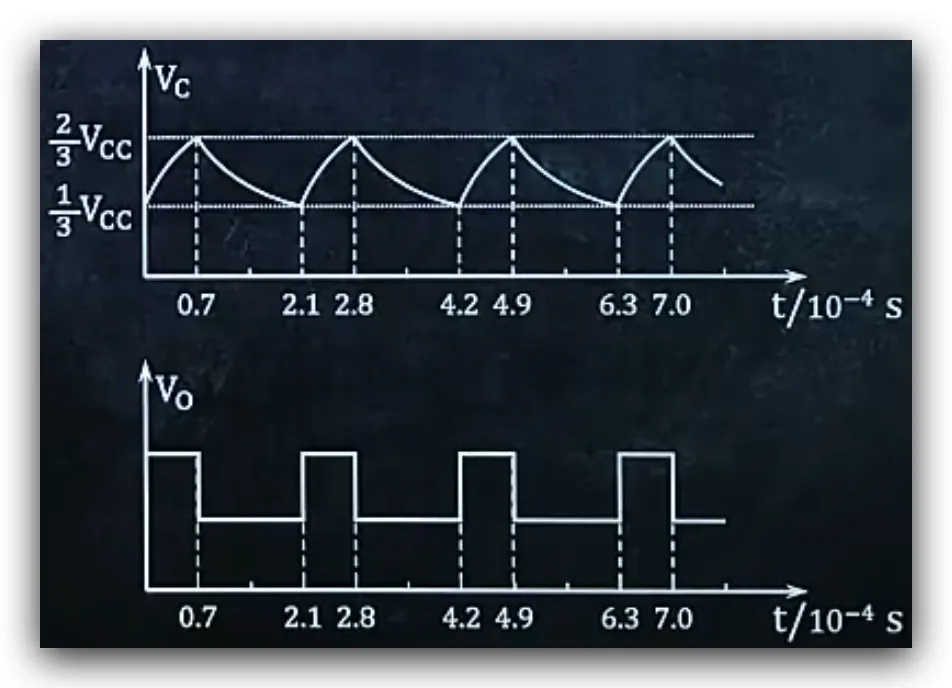

- 根据示例画出VC波形和VO波形
题型5
- 求单稳态触发器的参数
示例：请计算VO波形的脉冲宽度tW和最高工作频率fmax

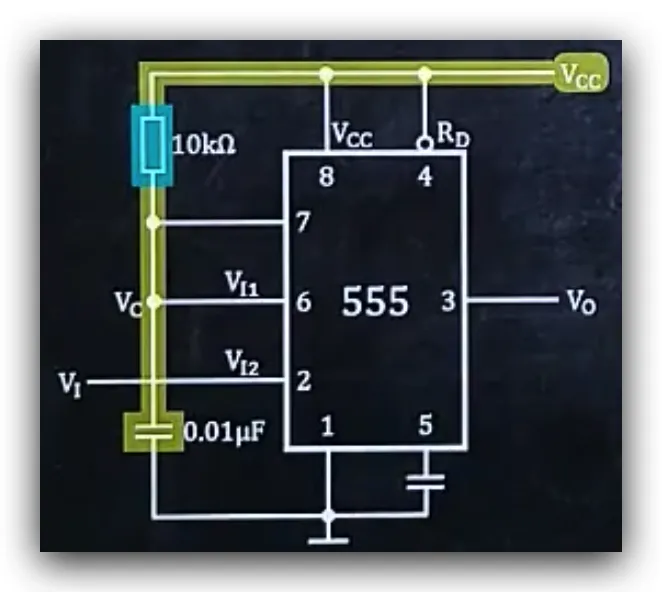

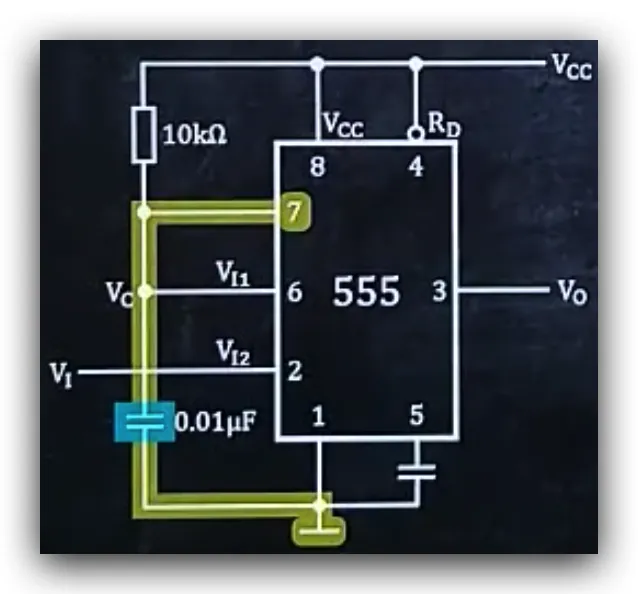

- 找出一段接地，另一段接7的电容，根据图中标注，写出表达式
C=0.01μF=0.01×10-6F
- 找出从VCC出发到电容C的所有可行线路，算出线路间的等效电阻R1
先找出所有可行线路
然后得到电阻表达式
R=10kΩ=10×103Ω
- 根据公式计算单稳态触发器的参数
| 需要计算的参数 | 公式 |
|---|---|
| 脉冲宽度tW | tW=1.1RC |
| 最高工作频率fmax | fmax≈1/tW |
tW=1.1RC
=1.1×10×103×0.01×10-6
=1.1×10-4s
fmax≈1/tW=9090.9Hz
题型6
- 画出单稳态触发器的VO波形和VC波形

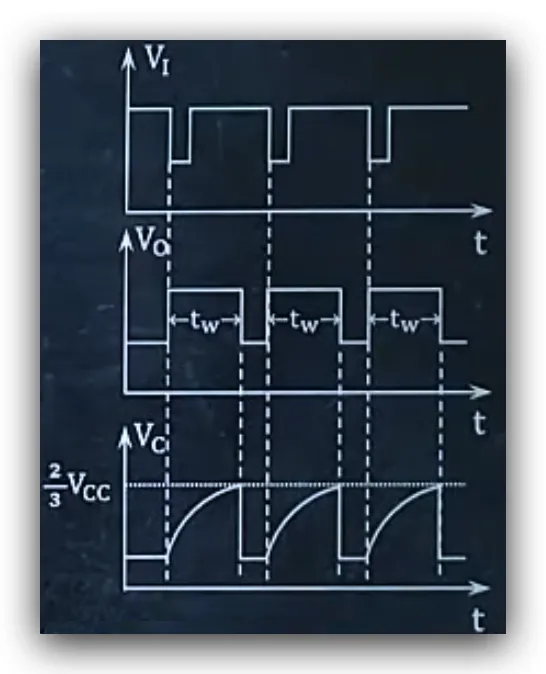

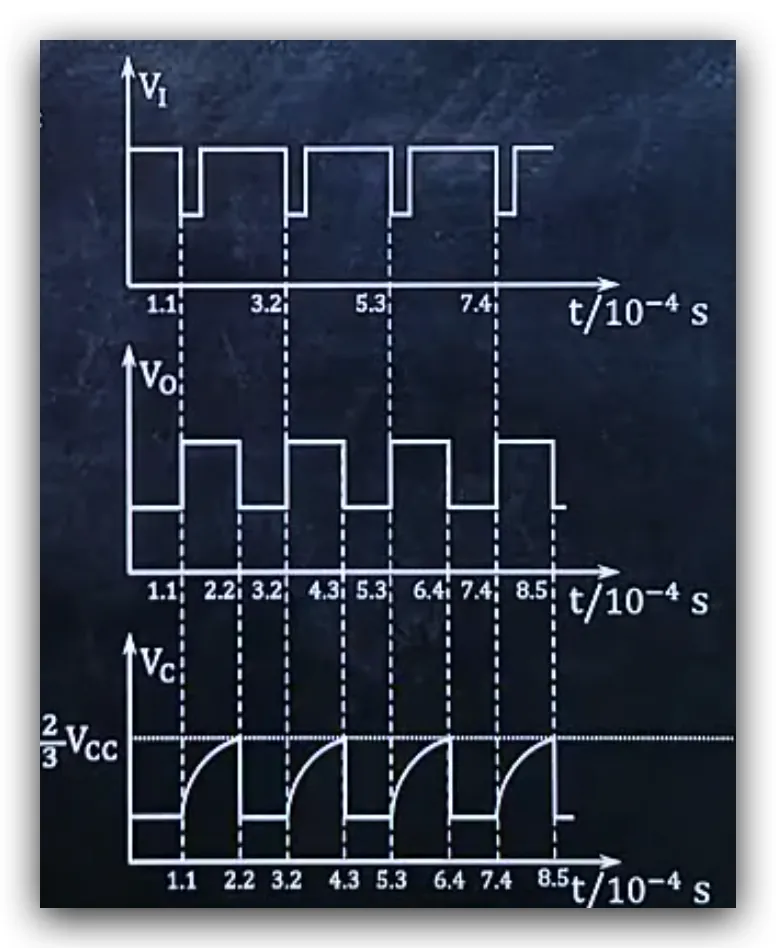

示例：画出单稳态触发器的VO波形和VC波形
- 求出tW
tW=1.1×10-4s
- 根据示例画出VO波形和VC波形
- 找出VI图中由高变低的波形，向下画虚线
- 在画好的虚线处，向后找tW的距离，继续画虚线
- 在VO中，将第一步的虚线与第二步的虚线之间的位置画高位，其他位置画低位
- 在VO中，将第一步的虚线与第二步的虚线之间的位置画从低到高的曲线，其他位置画低位
