前言

门电路学习笔记

题型1

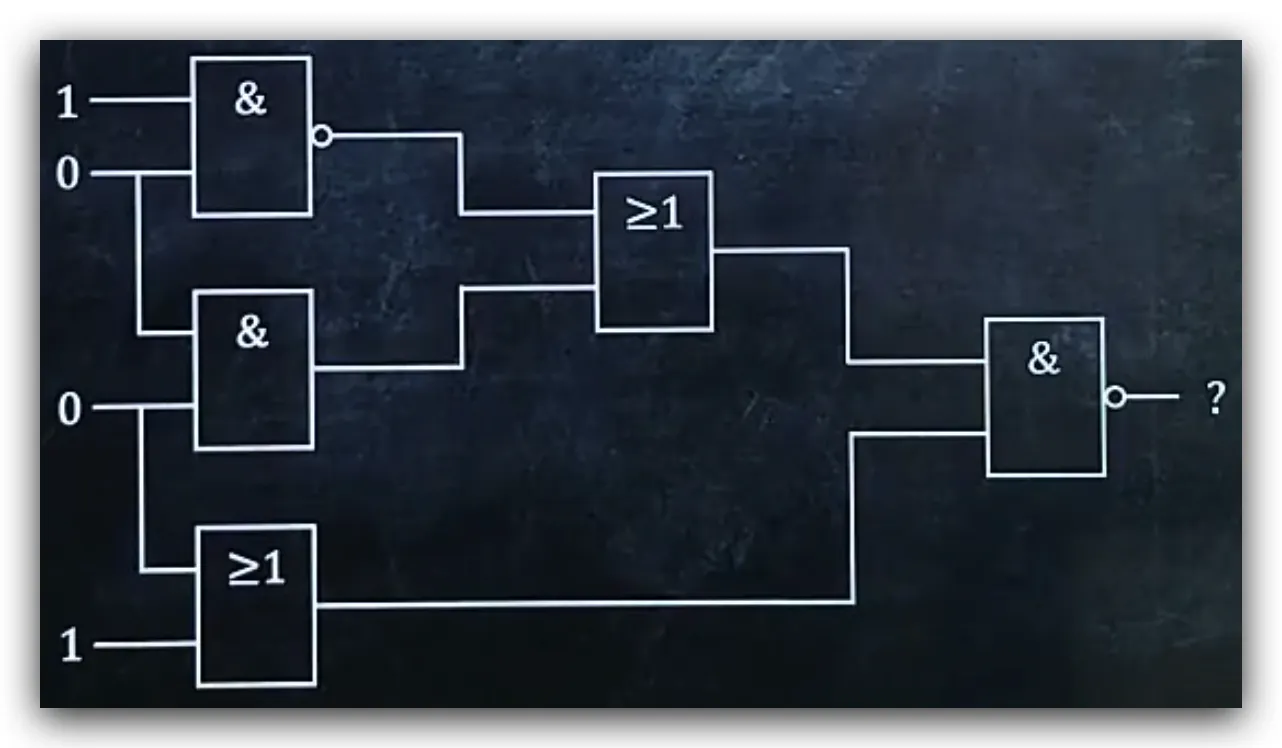

  • 给一个逻辑图，前面输入数字，判断输出数字

非门

  • 输入1，则输出0
  • 输入0，则输出1

与门

  • 全1则1
  • 有0则0

或门

  • 全0则0
  • 有1则1

异或门

  • 相同为0
  • 不相同为1

题型2

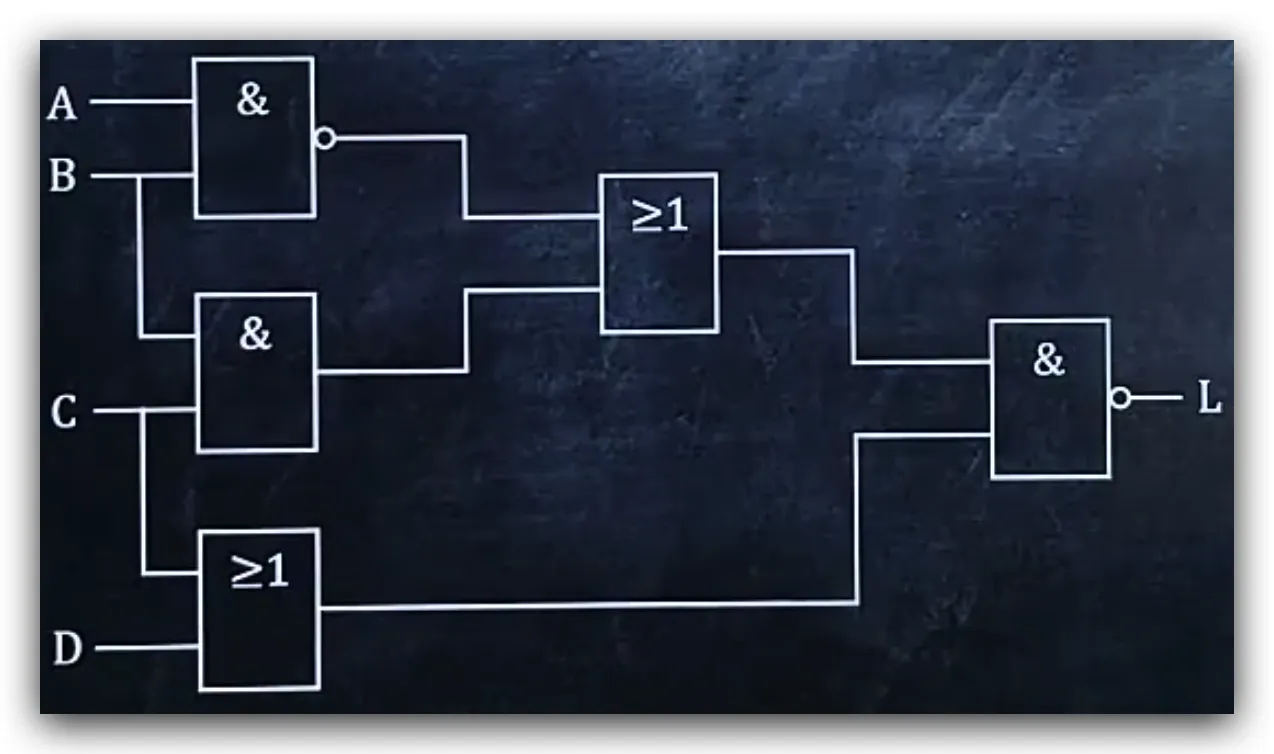

  • 给一个逻辑图，前面输入字母，写出逻辑表达式L

非门

  • A

与门

  • L=A·B
  • L=AB

或门

  • L=A+B

异或门

  • L=A⊕B
  • L=AB+AB

题型3

  • 给一个逻辑表达式L，画出逻辑图

完成
